太阳能离网发电系统中逆变器的运行原理原来是这样

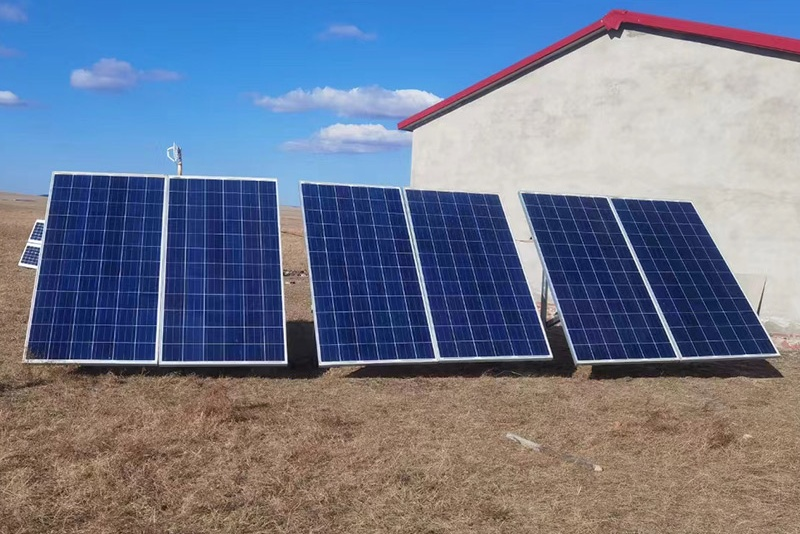

逆变器（Inverter）是一种将直流电（DC）转换成交流电（AC）的电子设备。它在太阳能系统、风能系统以及其他可再生能源系统中起着关键作用，因为这些系统通常首先产生直流电。逆变器的主要原理如下：

DC-DC转换阶段（可选）：在某些情况下，逆变器可能需要将输入的直流电压升压或降压到一个适当的中间电压。这通过DC-DC转换器实现，它可以是升压（Boost）转换器或降压（Buck）转换器。这个阶段不是所有逆变器都具备的，但在需要对输入电压进行调整的情况下，它是必要的。



开关电路：逆变器的核心部件是开关电路，通常采用晶体管（如MOSFET、IGBT等）作为开关元件。开关电路通过快速地打开和关闭这些晶体管，将直流电源转换成脉宽调制（PWM）信号。PWM信号是一种变宽度的脉冲信号，其平均值与目标交流信号的幅值成正比。

滤波器：PWM信号还包含高频噪声，不能直接应用于负载。因此，逆变器中包含一个滤波器，通常是一个低通滤波器，用于滤除高频噪声，从而产生近似于正弦波的交流电。对于修正正弦波逆变器，输出波形可能不是完美的正弦波，但对于大多数用途来说已经足够。纯正弦波逆变器则提供更加接近正弦波的输出波形，适用于对电源质量要求较高的设备。

控制电路：逆变器中的控制电路用于控制开关电路的开关频率和占空比，从而实现对输出交流电的幅值、频率和波形的精确控制。控制电路还可以实现过压、过流、过温等保护功能，以确保逆变器的安全运行。



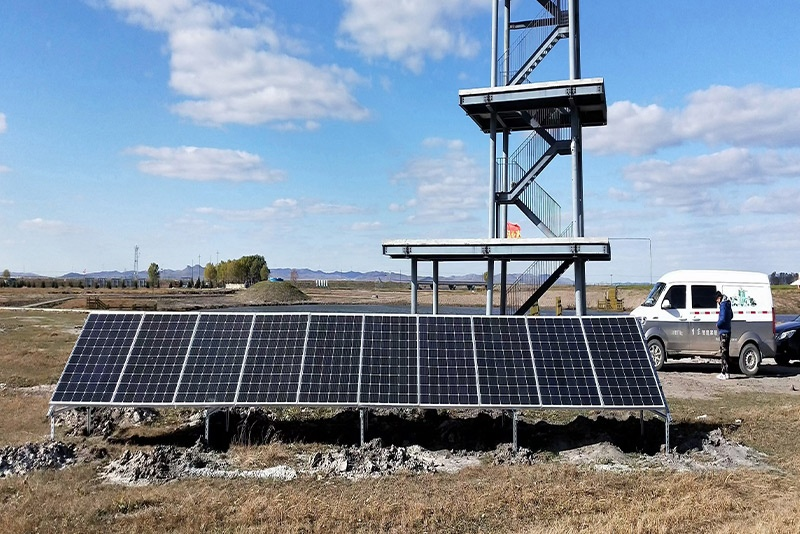

通过以上组件和原理，逆变器能够将直流电转换成交流电，为不同类型的负载提供电源。在太阳能、风能以及其他可再生能源系统中，逆变器发挥着至关重要的作用，使得这些系统能够与现有的交流电网和设备兼容。
